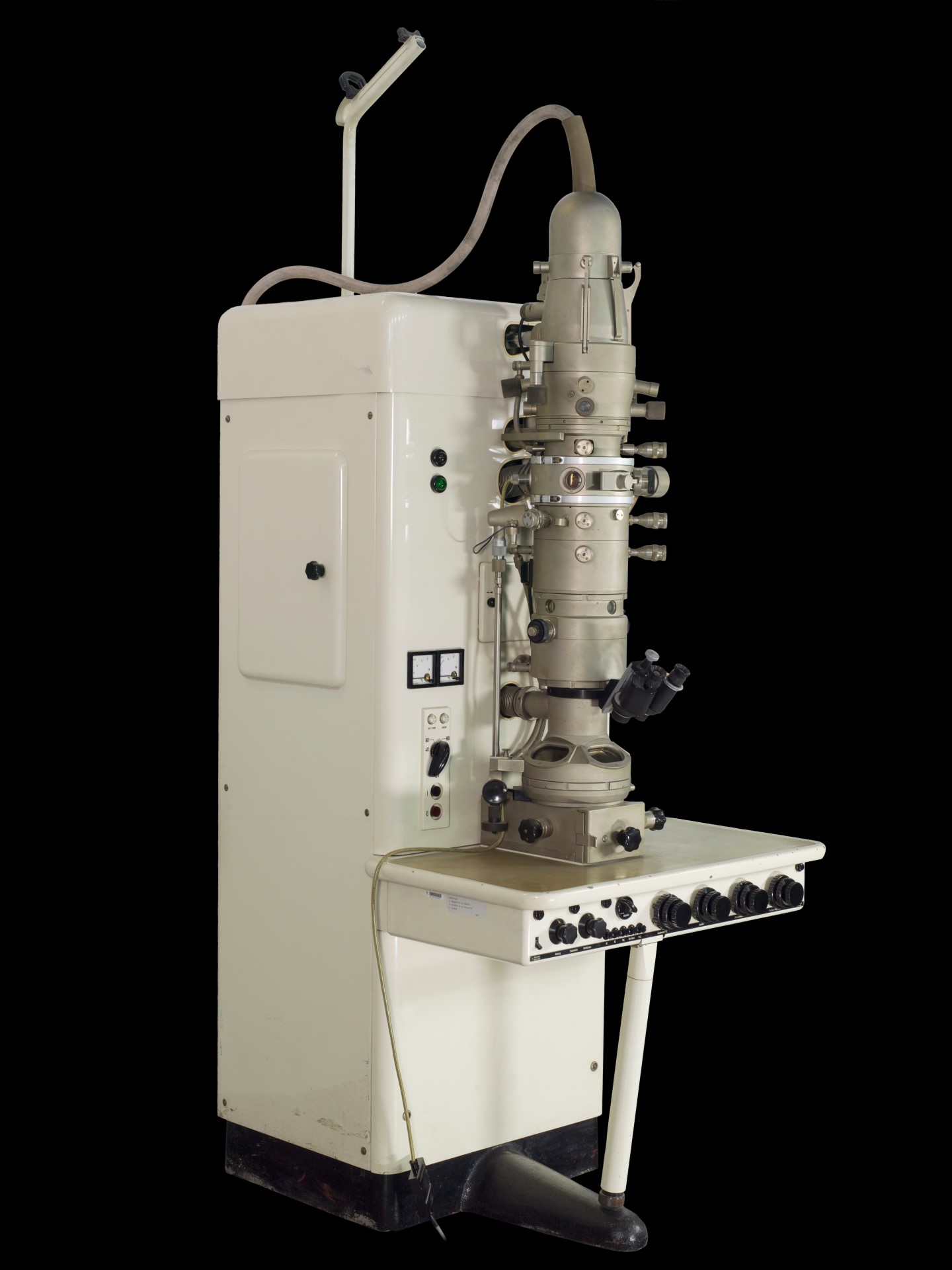

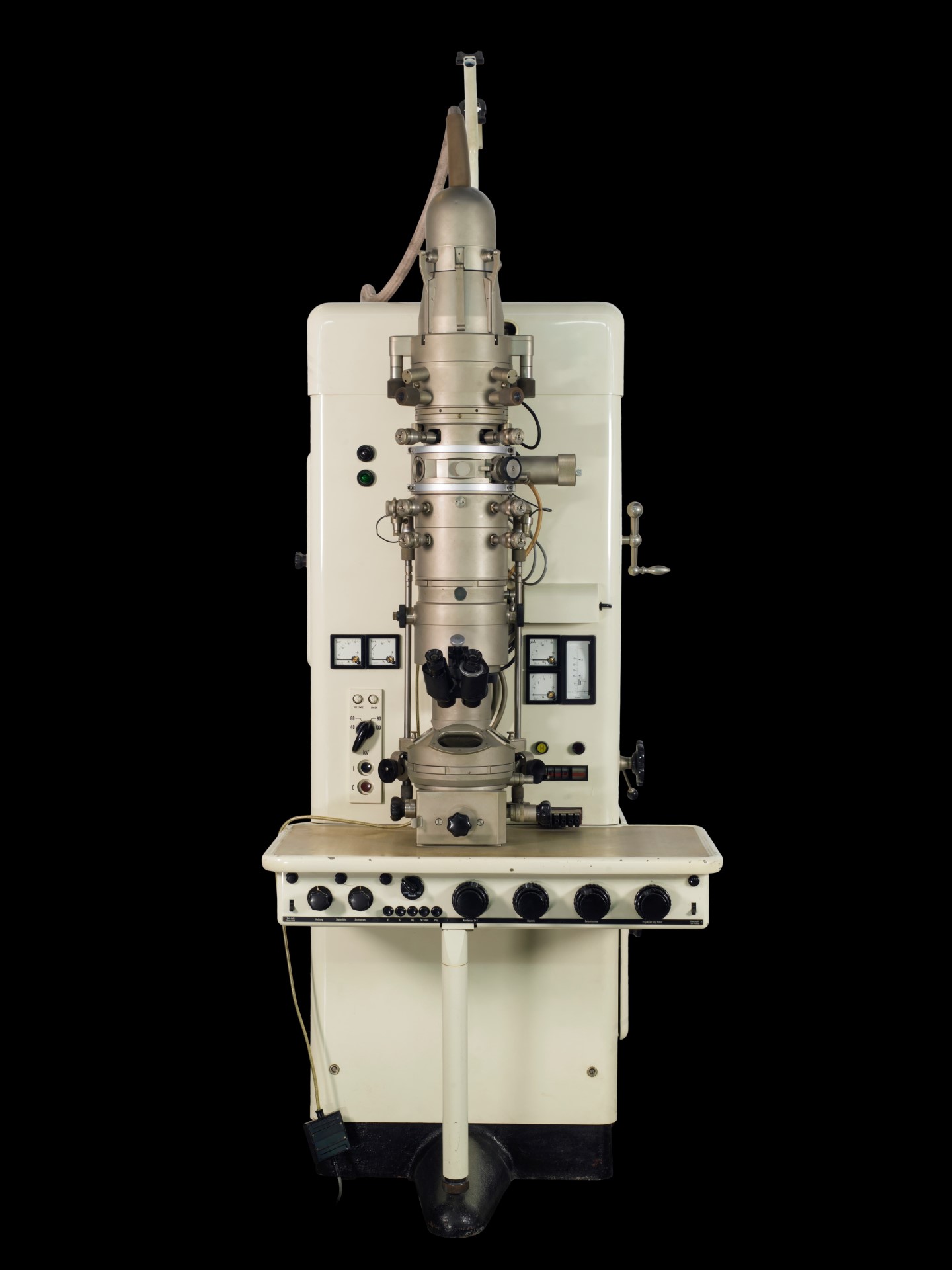

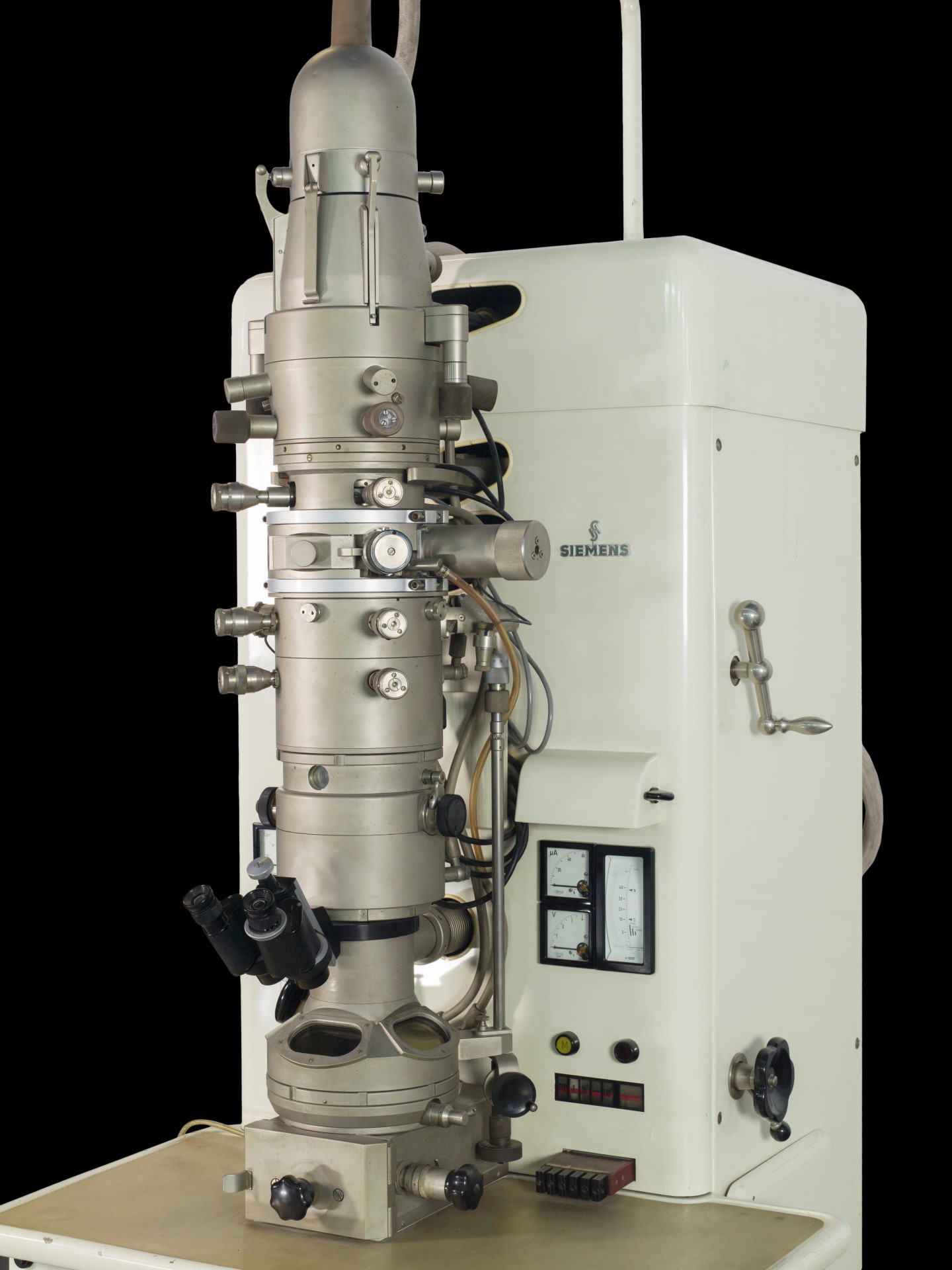

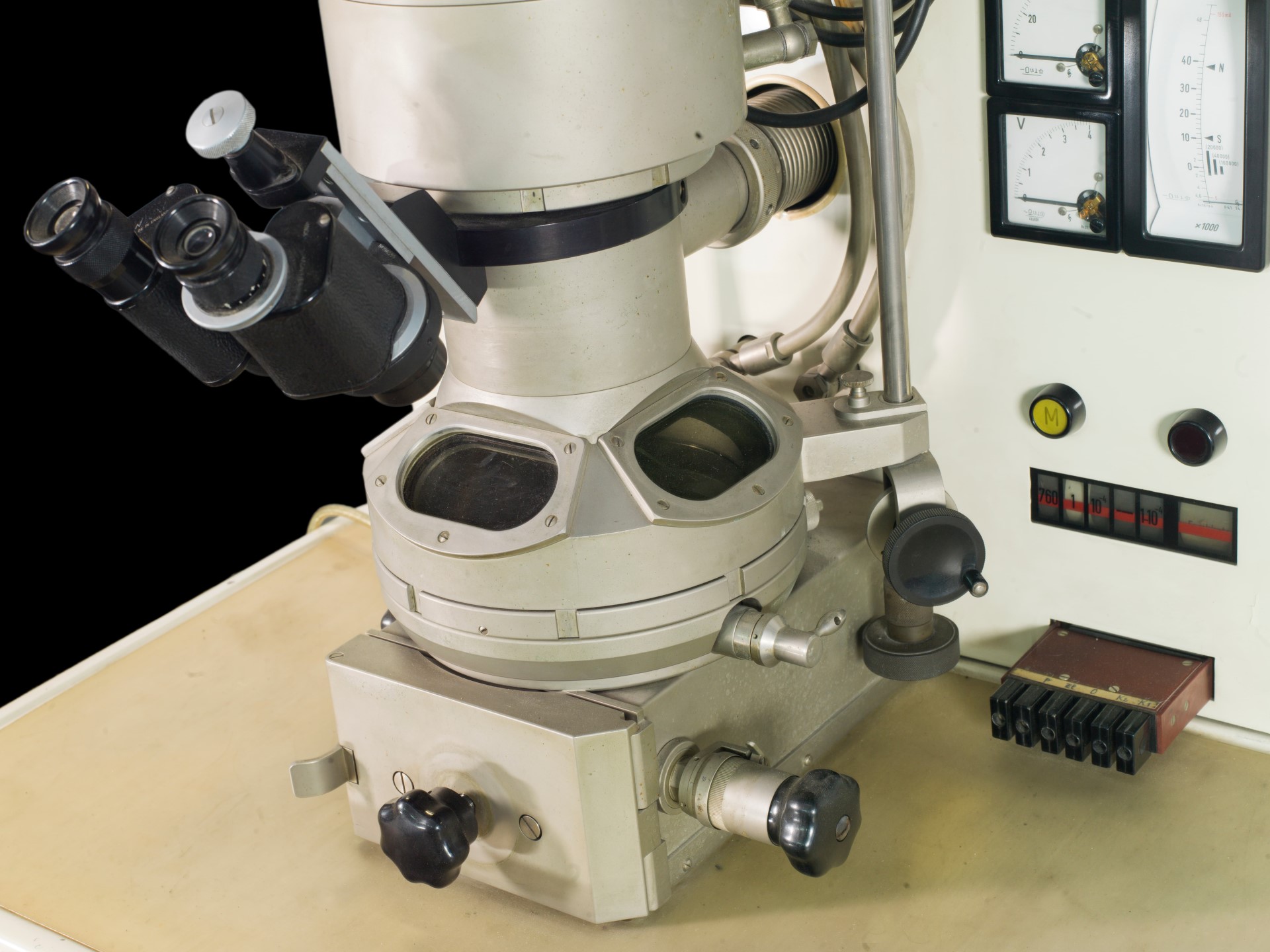

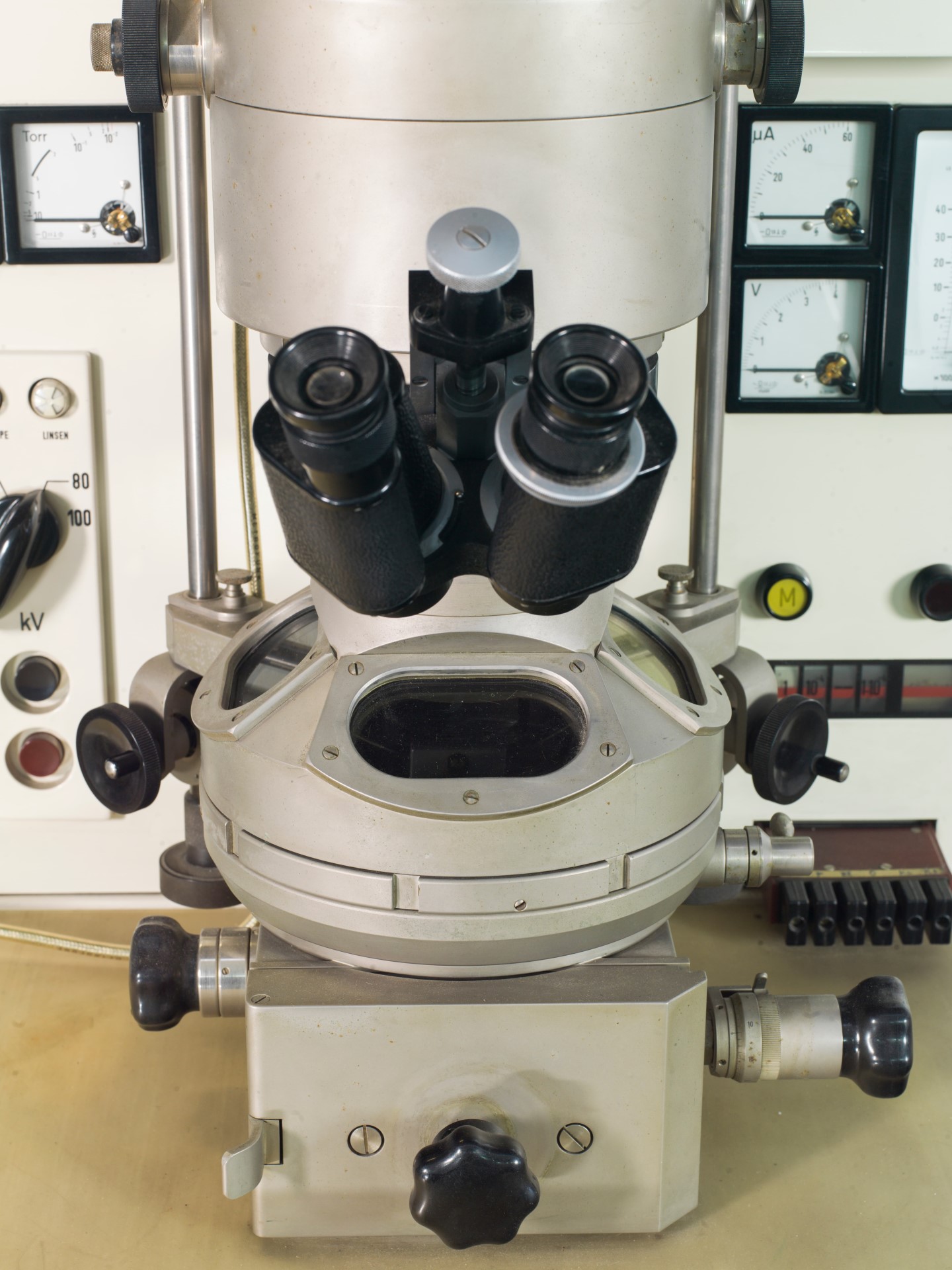

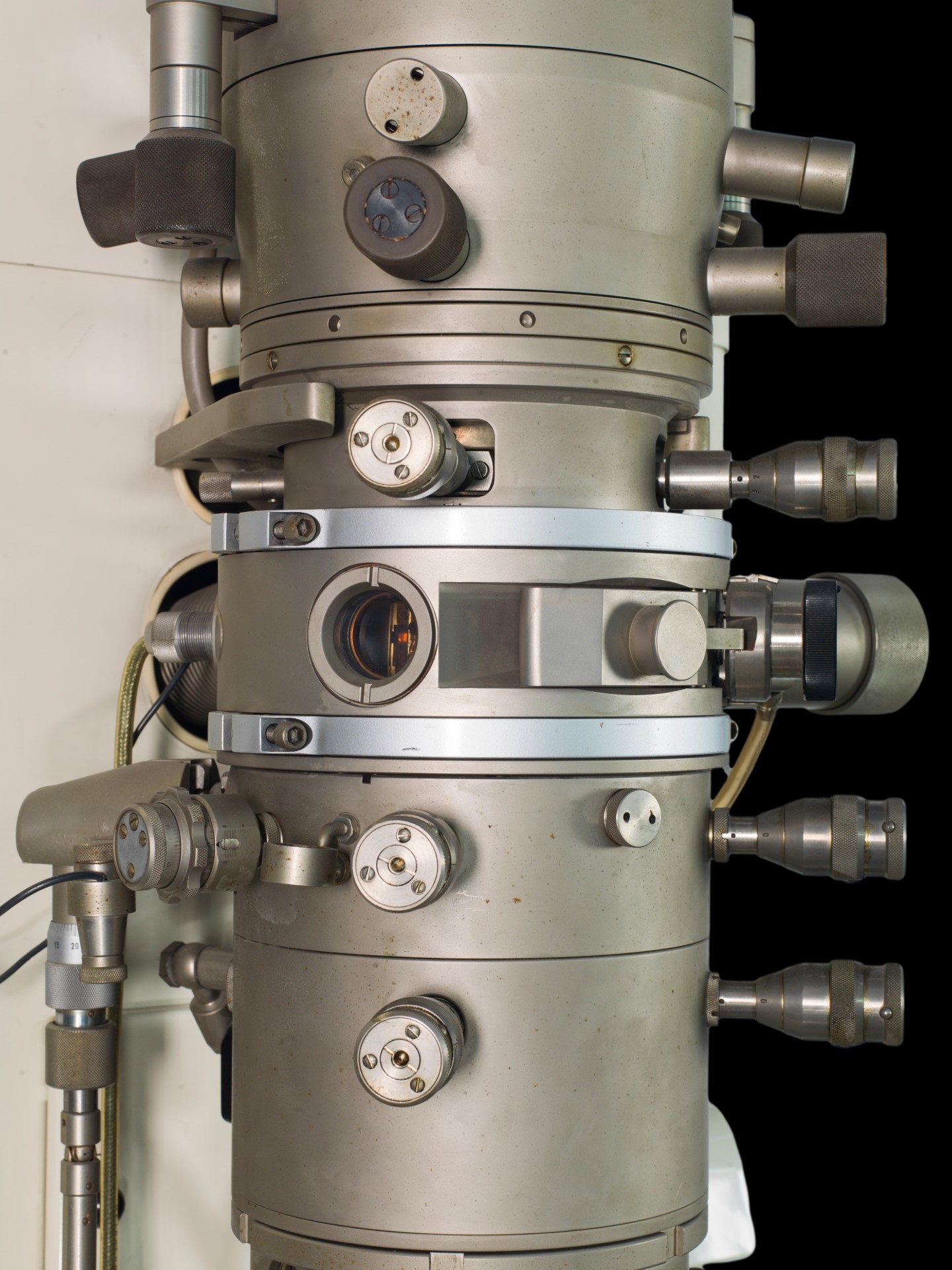

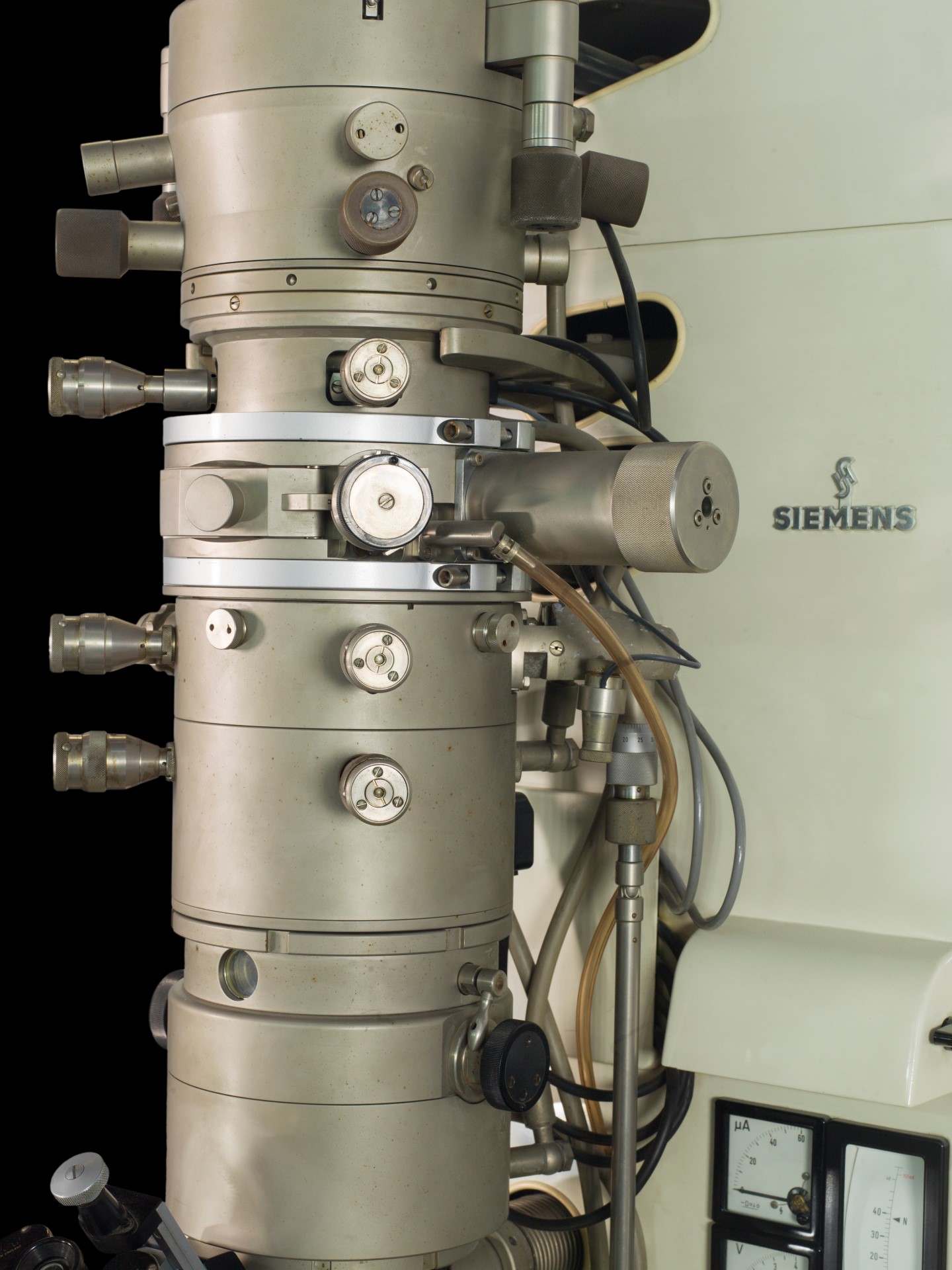

TEM Siemens & Halske - ELMISKOP 1A (1964)
Finalizada la Segunda Guerra Mundial, Ernst Ruska reinició, dentro de la compañía Siemens, sus trabajos de diseño y montaje de microscopios electrónicos (Alché y Serena, 2025). Como fruto de este trabajo en 1954, esta compañía sacó a la venta el mítico modelo Elmiskop 1. Pocos años después comercializaría la variante Elmiskop 1A. Siemens llegó a instalar unos 1200 equipos en todo el mundo de ambos modelos. Uno de ellos llegó al Instituto de Óptica “Daza de Valdés” en 1964, para sustituir el equipo RCA EMU-2A que se había quedado anticuado tras haber prestado un gran servicio a la ciencia española.
El equipo Elmiskop 1A operaba con voltajes aceleradores 40-100 kV, logrando una amplificación de unos 200 000 aumentos, con una impresionante resolución de unos 0,5 nm. Este TEM usaba lentes dobles para la etapa de condensación del haz de electrones lo que permitía controlar muy bien la iluminación de la muestra, minimizando el daño causado por el haz de electrones, por lo que resultaba adecuado para el estudio de muestras biológicas. El equipo incluía otras mejoras como el sistema de difracción de electrones o la capacidad para registrar un gran número de imágenes en cada sesión. La Fig. 3 muestra un patrón de difracción (o microdifracción) de un cristal de MoO3 obtenido con este equipo. Mediante estos patrones se puede determinar si la muestra es un sistema desordenado o si sus átomos forman una estructura periódica y a qué sistema cristalográfico pertenece (cúbico, hexagonal, trigonal, etc.).
El Dr. Aznárez, que llegó a trabajar con el RCA EMU2A como se ha mencionado anteriormente, fue una de las primeras personas que utilizó el Elmiskop 1A en el Instituto de Óptica, llegando a ser el responsable de 1972 a 1995 del Servicio de Microscopía Electrónica en dicho centro. Durante buena parte de ese periodo, el Dr. Aznárez utilizó el equipo Elmiskop 1A para caracterizar materiales de interés para las diferentes líneas de investigación del propio instituto, destacando entre ellos, los materiales relacionados con las películas fotográficas así como los empleados en diferentes sistemas de detección de luz y de otras radiaciones electromagnéticas.
